Projekt som anställd på Sweco
2020

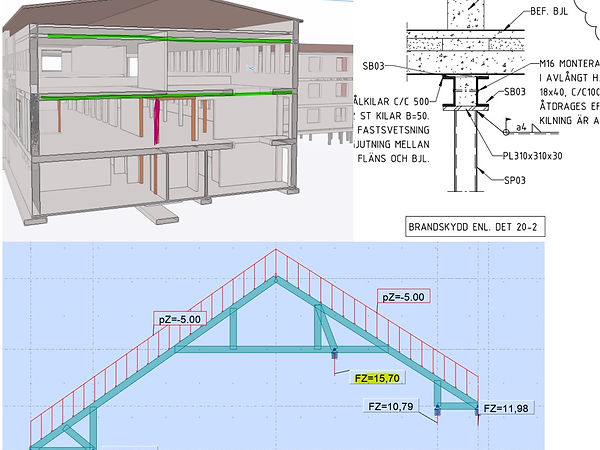

ASKENÄS VÅRDBOENDE
Projektet omfattade ett omfattande ingrepp i den bärande konstruktionen med anledning av ombyggnationen av ett LSS-boende. Arbetsuppgifterna inkluderade beräkningar av avväxlingar, takstolar, murverksbärighet, rivning av befintliga väggar samt utformning av nya pelare och andra förstärkningar. Projektet modellerades i Revit Structure och resulterade i framtagning av konstruktionsritningar.
2020
LUCERNA ARV
På uppdrag av Västervik Miljö och Energi AB har, genom avrop från ramavtal ingånget med Sinfra, avtal ingåtts med Sweco Environment AB och EnviDan AB avseende framtagande av projektering för framtida upphandling av om- och tillbyggnadsarbeten för Lucerna avloppsreningsverk i Västervik. Byggnaden består av en platsgjuten, vattentät betongbassäng med längs- och tvärsgående stabiliserande väggar.

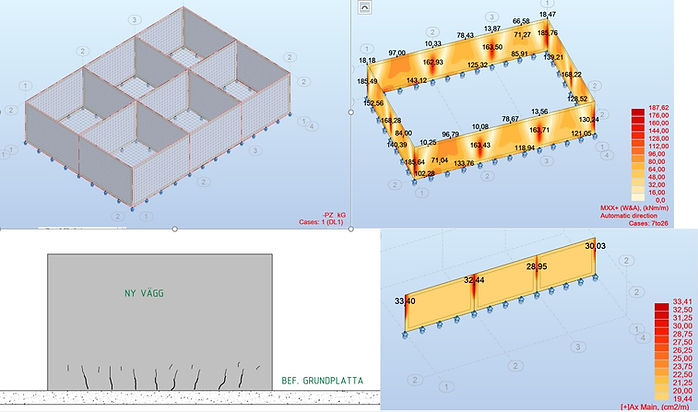

NYA BASSÄNGBLOCK AS3-AS4
Beräkning av nya vattentätta basängen. Dimensionering och konstruktion av byggnadsverket som vattenavstötande betongkonstruktion i täthetsklass 1 enligt SS-EN 1992–3. För alla komponenter i bassänger ska betong av exponeringsklasserna XA1-XD2, XC2-XS2 med minsta tryckhållfasthetsklass C 35/45 användas. Bottenplatta med tillhörande väggar har storleken 21,20x30,80 meter modelleras upp. Under alla väggar finns bergförankrade stålkärnor in för att motverka det hydrauliska upptrycket med en centrumavstånden för stålkärnorna cirka c/c 3,5 meter.

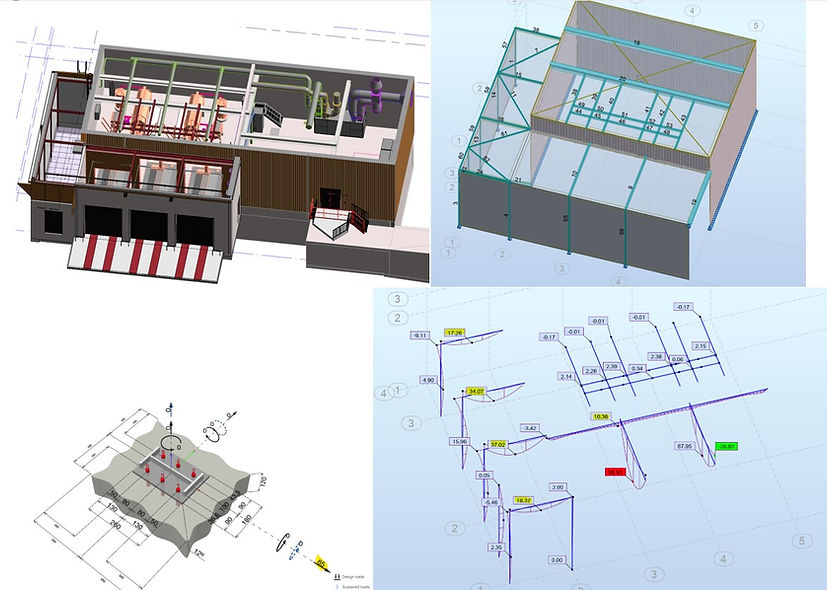

AVVATNINGSBYGGNAD
Beräkning av ny avvatningsbyggnad. Framtagning av laster som påverkar konstruktioner, samt beräkning och dimensionering av nedastående stålstommen.
FILTERBYGGNAD
Beräkning av ny filterbyggnad stålkonstruktion. Beräkning av ny avvatningsbyggnad. Framtagning av laster som påverkar konstruktioner, samt beräkning och dimensionering av nedastående stålstommen.

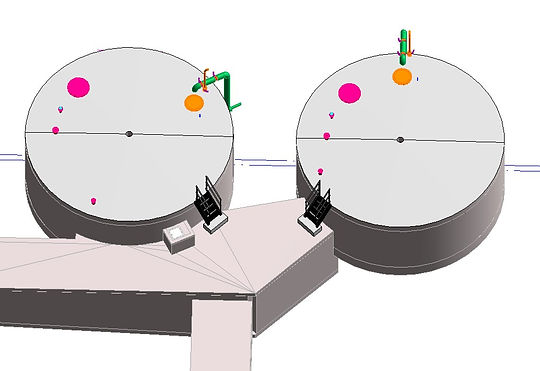

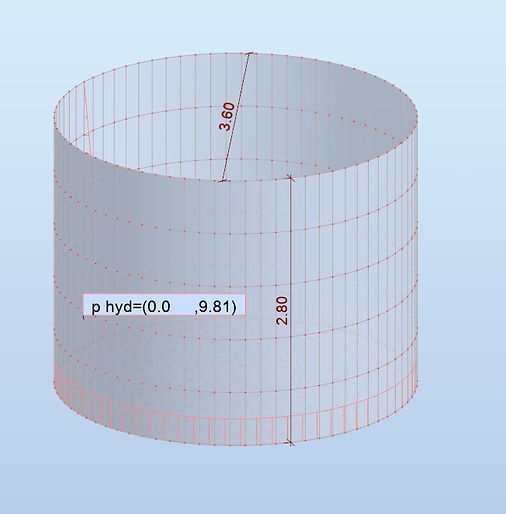

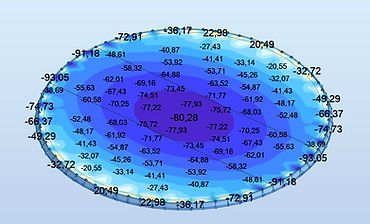

GASKLOCKA
Beräkning av ny gaskontainer gjord an platsgjutet betong.
IGENBYGGNAD POLYMERBEREDARE OCH STATIV
Beräkning av ny betong platta

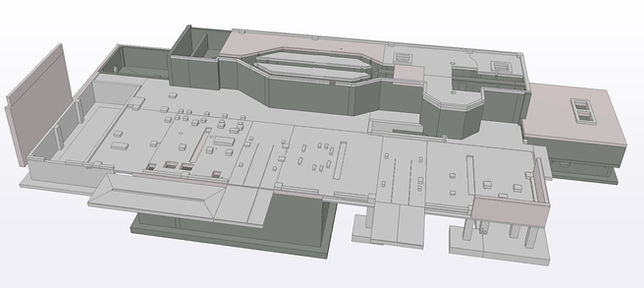

INTAGSBYGGNAD
Beräkning av flera olika slags konstruktioner såsom basäng, cylinder, platta på mark, rännor, sandtank.

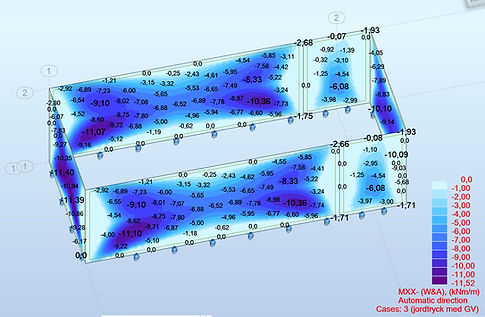

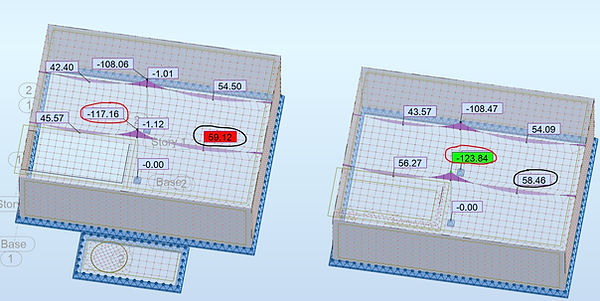

BASSÄNG

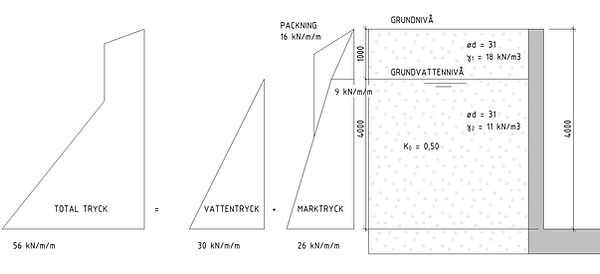

Beräkning av nya vattentätta basängen. Dimensionering och konstruktion av byggnadsverket som vattenavstötande betongkonstruktion i täthetsklass 1 enligt SS-EN 1992–3. För alla komponenter i bassänger ska betong av exponeringsklasserna XA1-XD2, XC2-XS2 med minsta tryckhållfasthetsklass C 35/45 användas

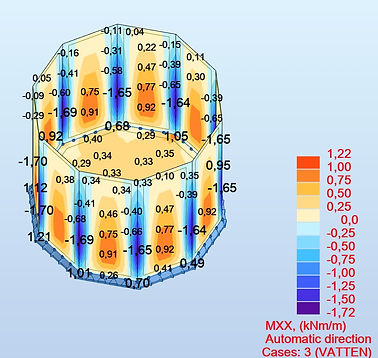

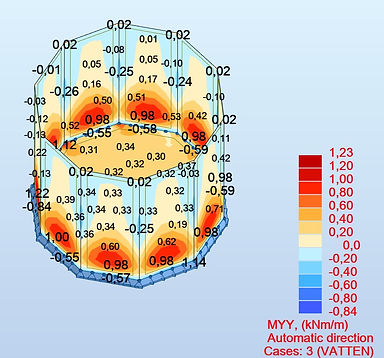

SANDTANK
Beräkning av sandtank gjord an platsgjutet betong. Kalkylering av erforderlig armering.

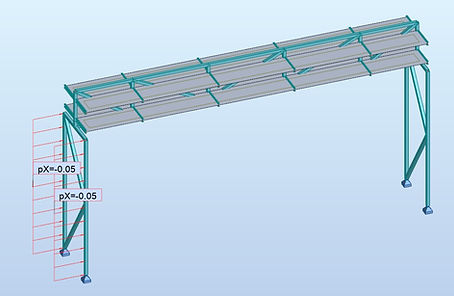

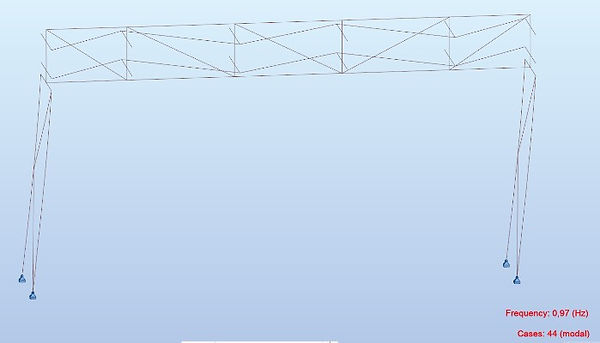

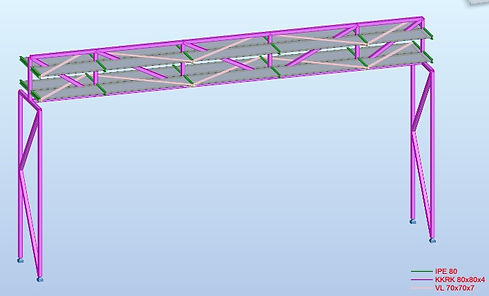

KABELBRYGGA

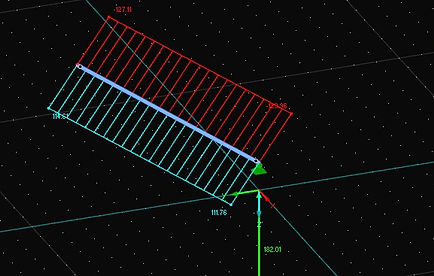

BBeräkning av en stål kabelbrygga. Ta fram laster, kombinationer och dimensionering av stål bärverk.

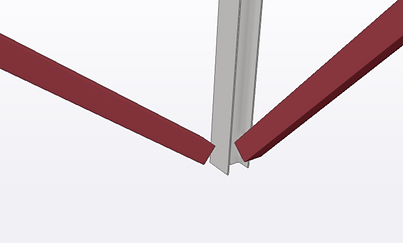

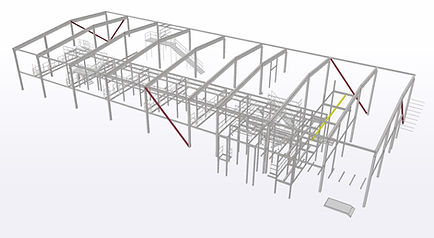

NORRA LAGER

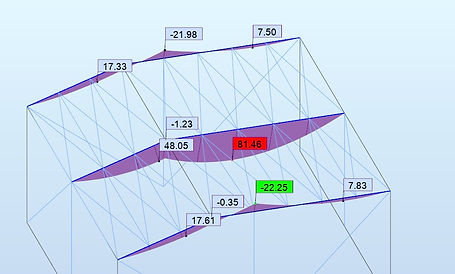

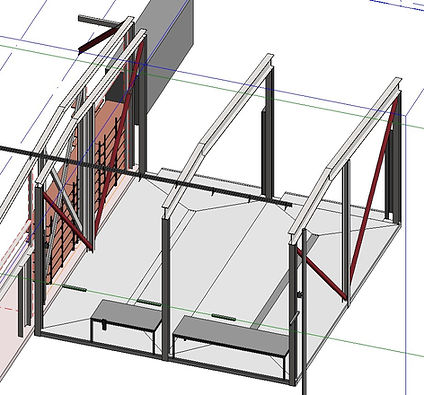

Autodesk Robot programvara används för modellering av statiska system samt dimensionering av stålkonstruktion. Analys utförs som linjär-elastisk analys. Noder på mark räknas som ledade. Laster placeras ut som utbredda på ytor som fördelar laster i en huvudriktning (panel). För att modellera takets styvhet så fiffiga balkar täcker hela taket med ledade änder men beräknas inte och tar ingen last från tak heller. Sidostabilisering sker med snedsträvor.
